جهت راحتی استفاده از قفل برقی الکترو کاویان، واحد آموزش کلینیک حفاظتی امنیتی افضل اقدام به تهیه دستورالعمل آموزشی برای نصب این قفل نموده است. در صورت نیاز می‌توانید فایل پی دی اف این آموزش را از انتهای همین متن دانلود کنید. یا از طریق همین صفحه آن را مطالعه کنید.

پیش نیازهای نصب

این قفل را می توانید برروی درب های راست گرد و چپ گرد نصب نمایید. (شکل و۱و۲و۳)

آموزش نصب قفل مرحله اول

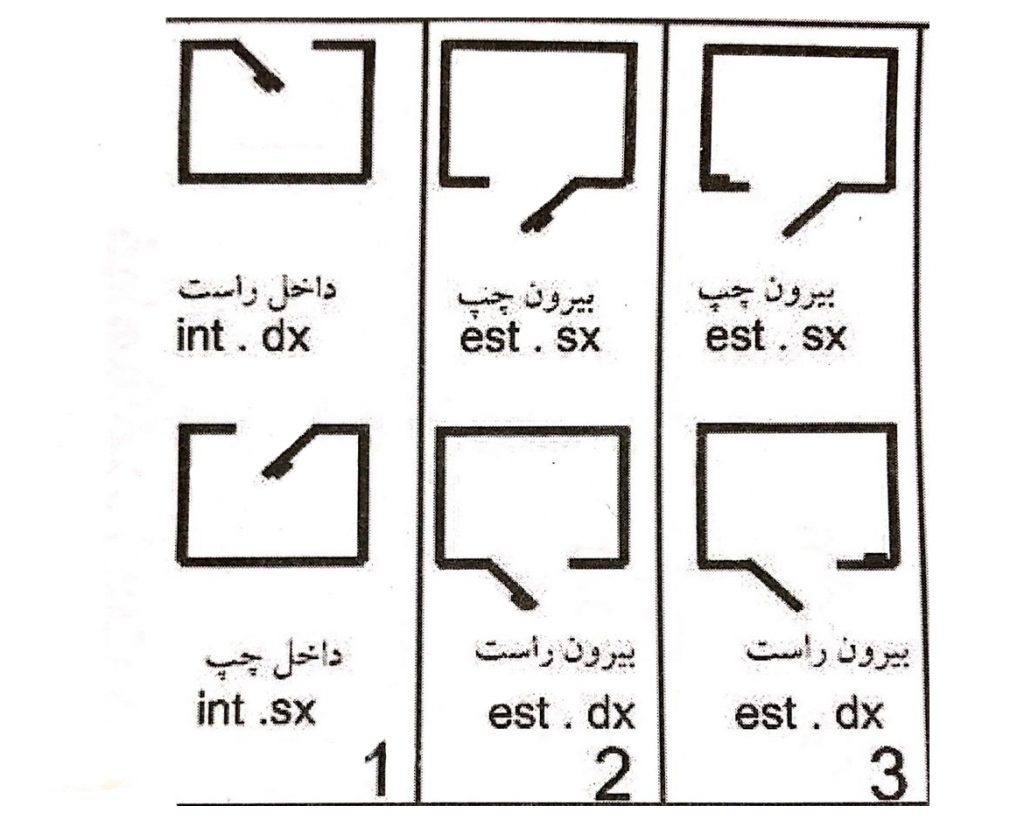

شکل ۱،۲،۳ – انواع حالت درب برای نصب قفل برقی الکترو کاویان

برای تنظیم حالت مورد نظر برای قفل می توانید درب را باز کرده (شکل۴) و سیلندر و صفحه متصل به آن را که در شکل ۵ با علامت A مشخص شده است برعکس نمایید.

دراین قفل می توانید سیلندر را باتوجه به نیاز در فواصل استاندارد بین ۵۰ تا ۸۰میلیمتر تنظیم نمایید؛برای این کار مانند مورد قبل درب را باز کرده (شکل۴)وبراساس نیاز ،محل سیلندر تنظیم نمایید.(شکل ۵)

آمورش نصب قفل برقی مرحله دوم

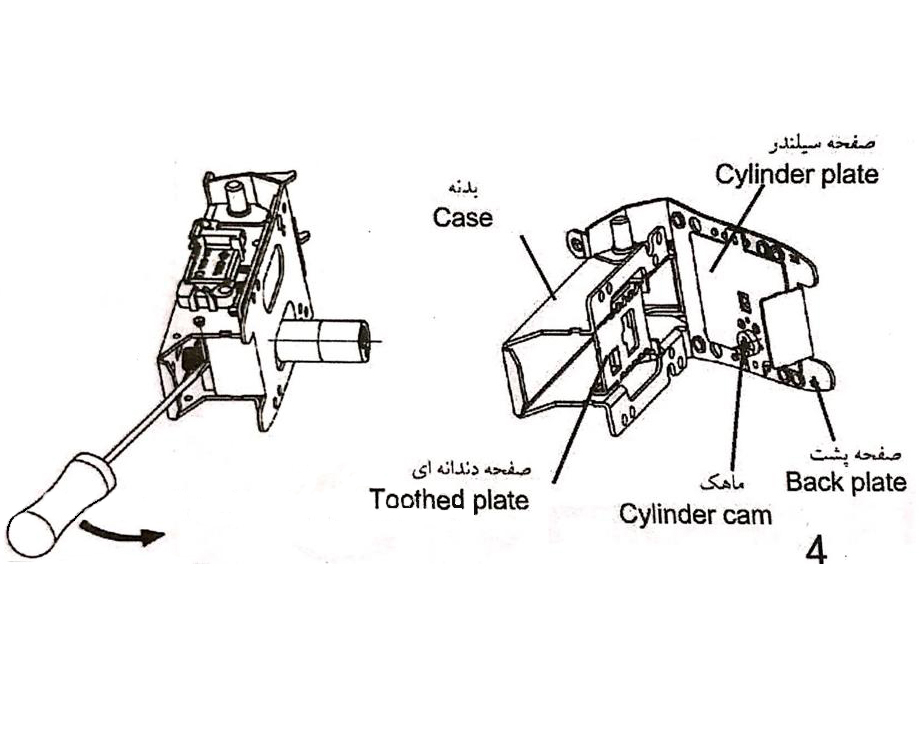

شکل ۴ – تنظیم صفحه و سیلندر برای نصب قفل برقی کاویان
تنظیمات مربوط به صفحه سیلندر قفل برقی کاویان
شکل ۵- نحوه تنطیم صفحه سیلندر برای نصب قفل برقی کاویان

مراحل و نکات نصب

سپس باید صفحات زیرین را برروی دو قسمت درب نصب نمایید(شکل۶)توجه داشته باشید که فواصل بین این دو صفحه طبق شکل ۶ می تواند بین ۲ تا ۱۲ میلیمتر متغیر باشد و همچنین جهت فلش هاباید روبروی  هم قرار گیرند.

نصب صفحات زیرین قفل بر روی درب

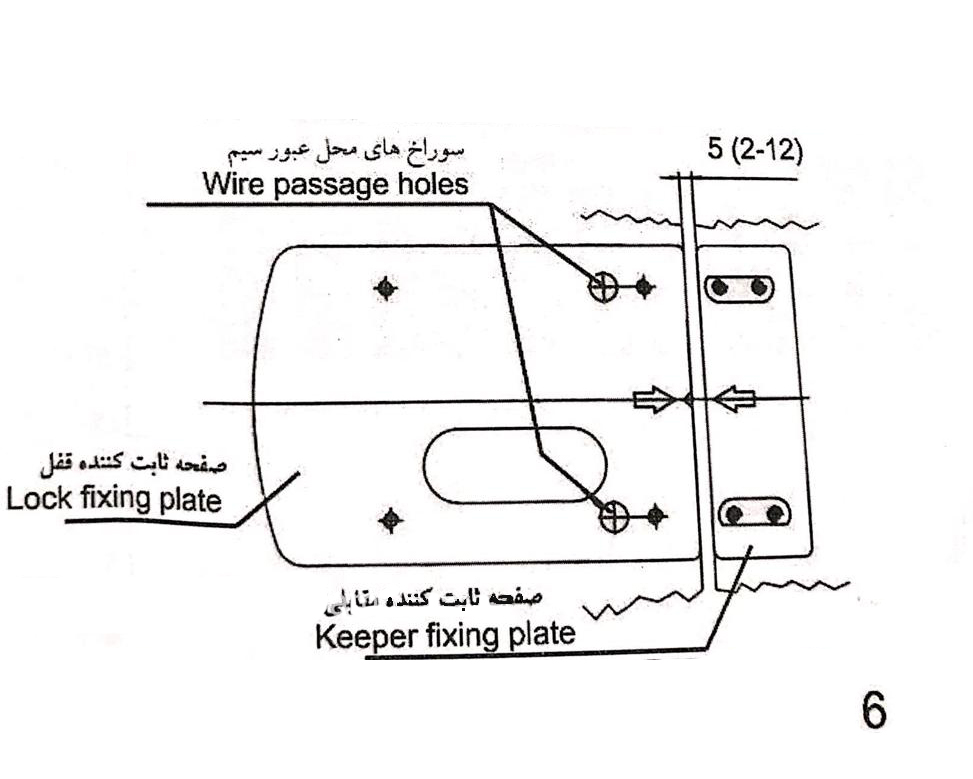

شکل ۶- مرحله نصب صفحه سیلندر قفل برقی کاویان بر روی درب

در مرحله بعد باید قفل و مقابلی آن را باتوجه به فواصل مجاز به صفحاتی که در مرحله قبل برروی درب نصب شده است با استفاده از پیچ های موجود وصل نمایید.(شکل ۷ و ۸). توجه داشته باشید که دو صفحه که در (شکل۸)با علامت B مشخص شده است ،برای همسطح سازی قفل و مقابلی استفاده می شود.

نصب قفل روی صفحات زیرین

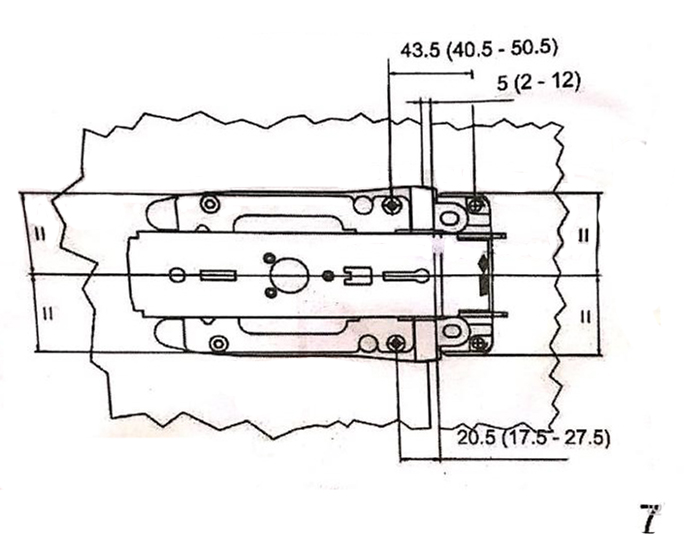

شکل ۷- نصب قفل بر روی صفحات زیرین نصب شده روی درب
همسطح سازی قفل و مقابلی

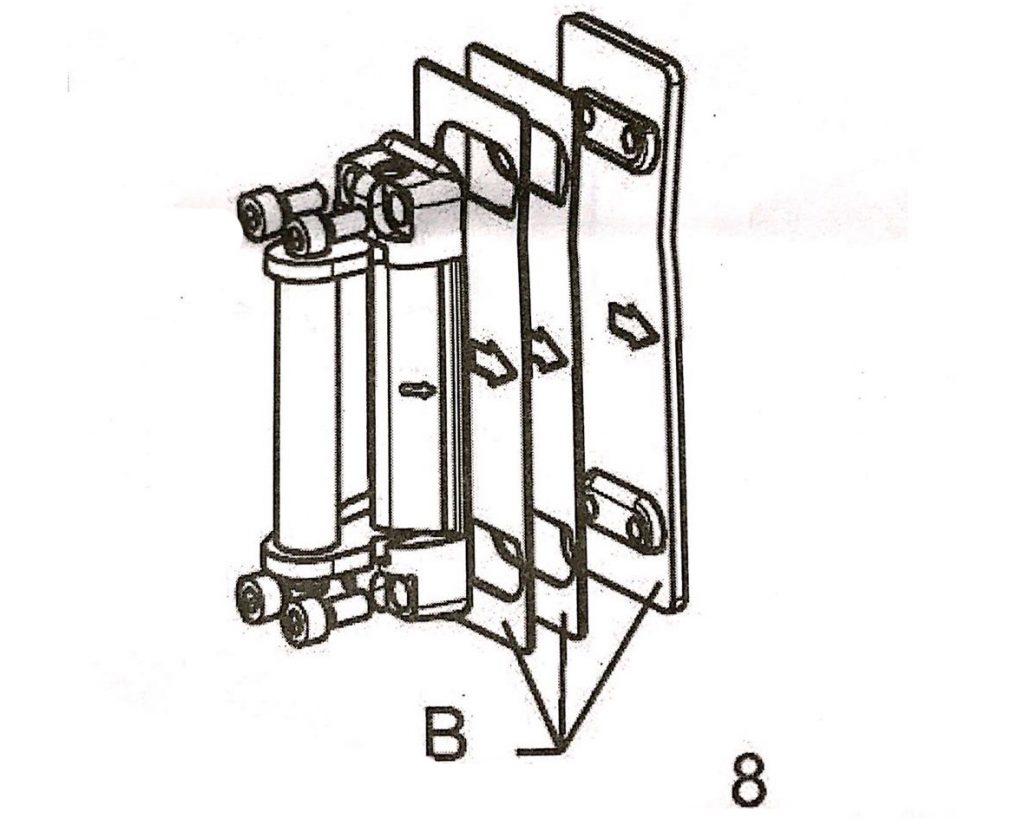

شکل ۸- نصب صفحاتی برای همسطح سازی قفل و مقابلی

مراحل بعد از نصب فیزیکی

سیم برق را به ترمینال مربوطه نصب و از محل مشخص شده خارج نمایید.(شکل۹)

(برق ورودی به قفل باید ۱۲ ولت متناوب باشد)

اتصال برق به قفل برقی کاویان

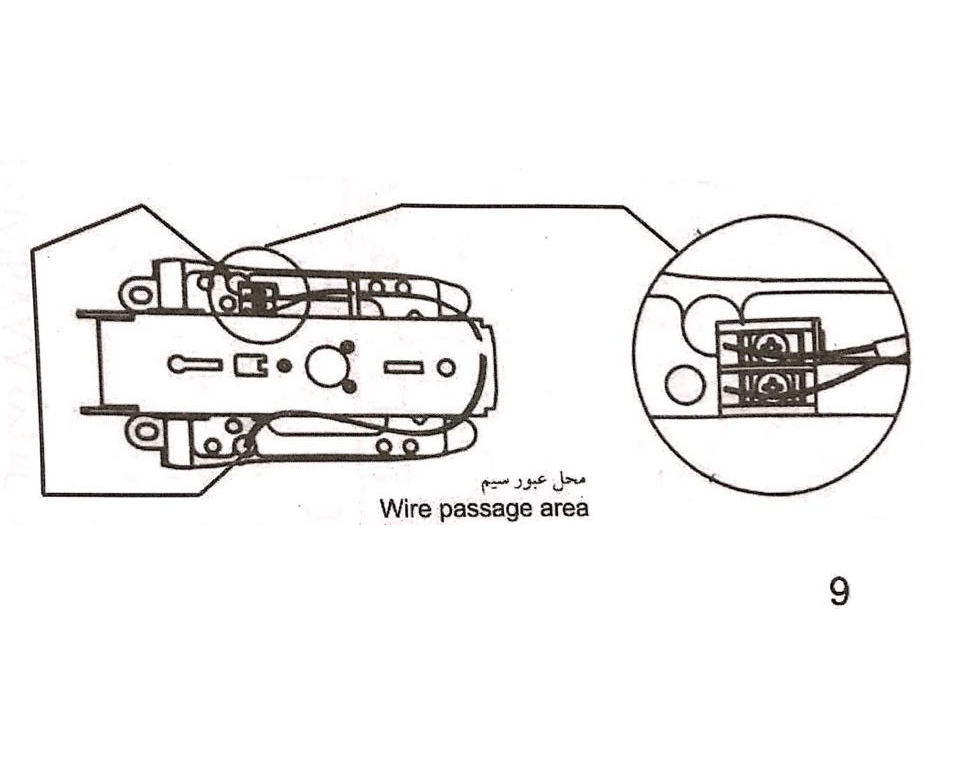

شکل ۹- نحوه اتصال سیم‌ها به قفل برقی کاویان

در آخر هم قاب  قفل را درجای خود قرار داده و توسط مهره های موجود آن را به بدنه اصلی متصل نمایید.(شکل ۱۰)

جاگذاری قاب قفل برقی

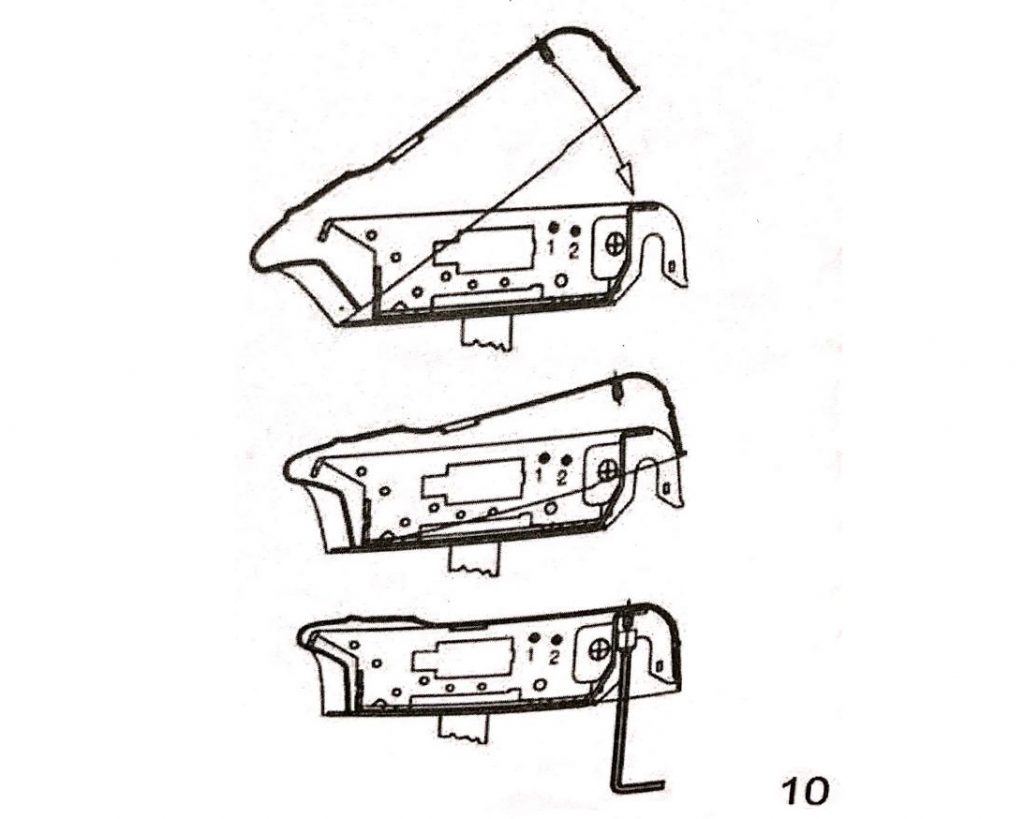

شکل ۱۰- جاگذاری قاب قفل برقی بعد از نصب

تنظیمات نحوه باز شدن درب

در این قفل می توان نحوه باز شدن درب را به دو صورت تنظیم نمود:

حالت اول:درب به طور کامل باز می شود (قفل در حالت پیشفرض اولیه به این صورت است)

حالت دوم:درب با فشار شخص باز می شود.

برای نصب قفل در هریک از این دو حالت (قبل از نصب قاب محافظ) به دستور العمل ذیل عمل نمایید:

چنانچه بخواهید درب را با فشار شخص باز شود،ابتدا درب را باز کرده و زبانه را با دست در حالت بسته قرار دهید ،سپس یک عدد پیچ گوشتی به قطر ۴ میلی متر را داخل سوراخ ۲ به صورتی که از سمت مقابل قفل خارج شود قرار دهید.حال با فشار دکمه قرمز رنگ یا اتصال برق زبانه را آزاد نموده و با دست آن باز کنید در آخر پیچ گوشتی را خارج کنید ،دراین زمان قفل به حالت دوم عمل خواهد کرد.برای بازگشت به حالت اول درب را باز کرده ،یک عدد پیچ گوشتی به قطر ۴ میلیمتر را داخل سوراخ ۱ قرار دهید به صورتی که پیچ گوشتی از سمت مقابل قفل خارج شود.

زبانه قفل را با دست به حالت بسته درآورید و پیچ گوشتی را از سوراخ خارج نمایید.دراین زمان قفل به حالت اول عمل خواهد کرد.(شکل ۱۲و۱۱)

تغییر نحوه باز شدن درب توسط قفل برقی
شکل ۱۱- سوراخ های مورد نظر جهت تنظیم نحوه باز شدن درب توسط قفل برقی کاویان
تنظیم باز شدن دستی قفل برقی
شکل ۱۱- باز شدن قفل برقی با فشار دست

تألیف در واحد آموزش کلینیک حفاظتی امنیتی افضل
