آ- نصب

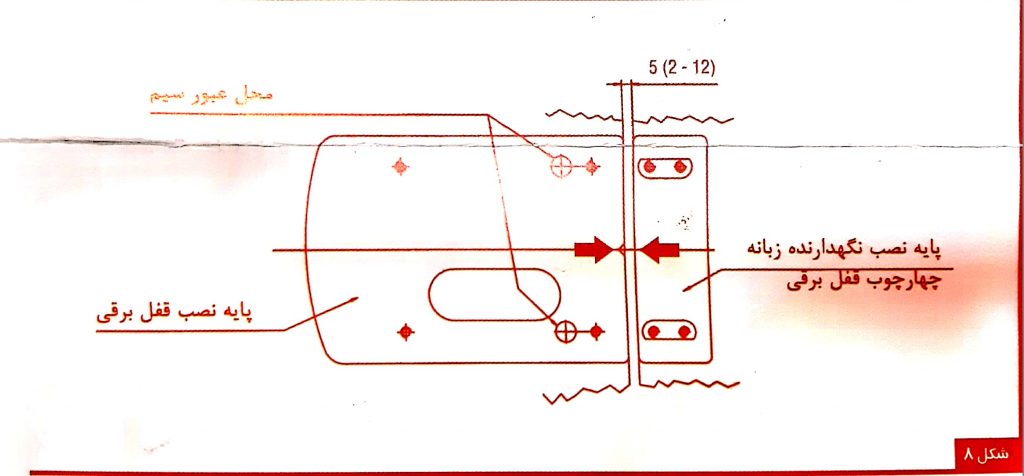

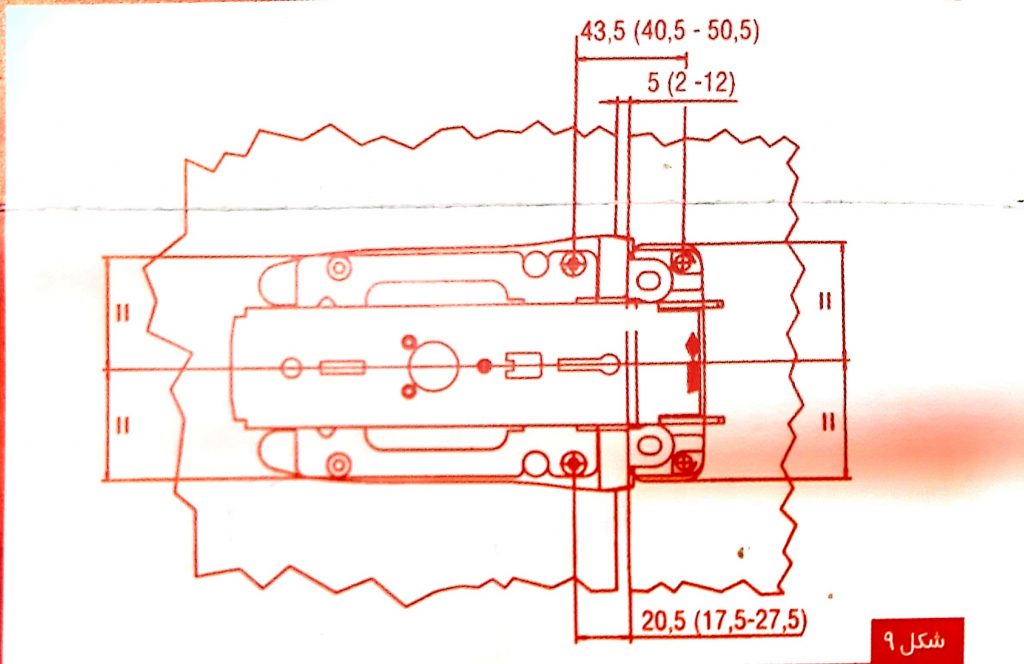

پایه نگهدارنده زبانه را به چهارچوب جوش دهید و آن را تراز نمایید. دقت کنید فلش‌های دوقطعه روبه‌روی هم باشند (مطابق شکل ۸). مطمئن شوید تمام تلرانس فاصله‌هایی که در شکل ۸ و ۹ مشخص شده، رعایت گردد. قابل ذکر است زبانه چهارچوب تنها در محدوده تلرانس ذکر شده، نیروها را تحمل می‌کند و کارایی دارد.

نکته: تمامی ابعاد به میلی‌متر است.

ب- سیم‌بندی

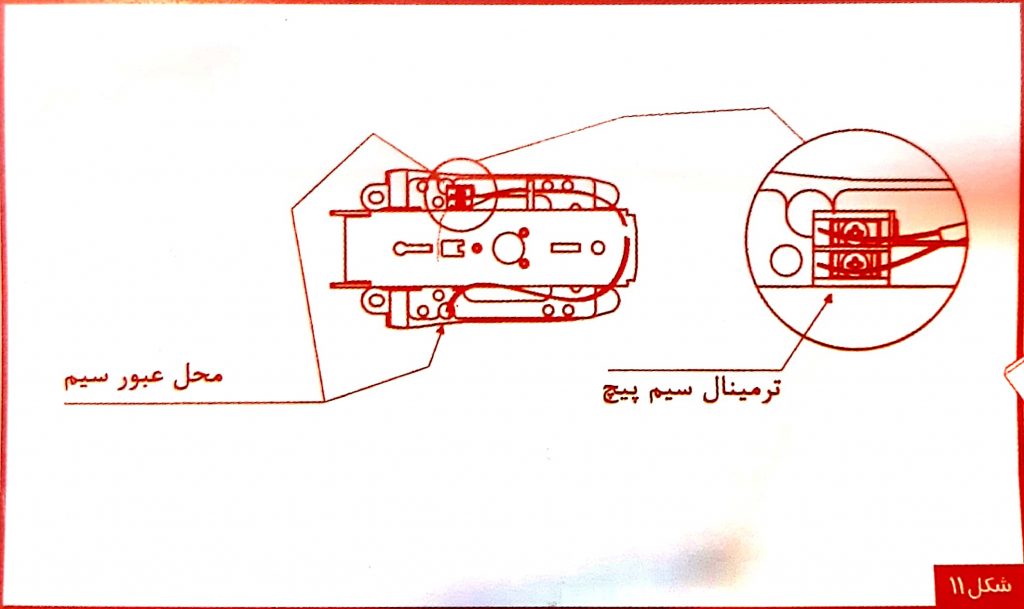

مطمئن شوید سیم‌ها به ترمینال متصل شده و پیچ‌های ترمینال سفت شده باشند. مطابق شکل ۱۱.

توجه: اگر به هردلیلی مجبور به وارد نمودن سیم از جهت مخالف محل قرارگیری بوبین به داخل قفل برقی شوید. ” باید سیم را به عقب قفل هدایت نموده و به بوبین وصل نمود. اطمینان حاصل نمایید تا به هیچ عنوان سیم بین بدنه و کاور قفل قرار نگیرد. (مطابق شکل ۱۱/a) “

توجه کنید که این قفل ۱۲V-AC است و جابه‌جا بستن سیم تاثیری در عملکرد قفل ندارد.

پ- نصب کاور قفل برقی

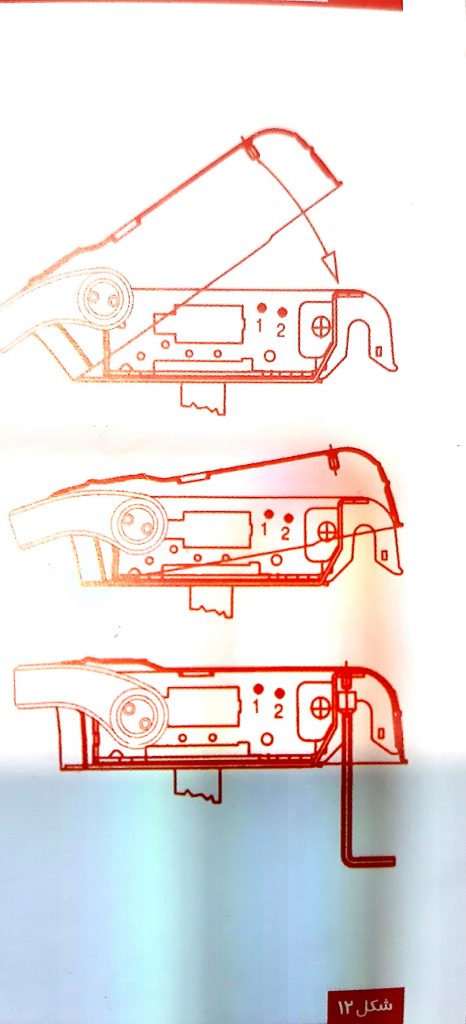

جهت نصب کاور، ابتدا آن را بصورت زاویه‌دار از قسمت عقب قفل برروی بدنه اصلی قرار دهید. اطمینان حاصل نمایید که پس از قرارگیری کامل کاور برروی بدنه، کاور بدون حرکت و ثابت باشد. سپس مهر‌ه‌های مربوطه را با آچار آلن محکم نمایید. (مطابق شکل ۱۲)

حالت‌های باز شدن قفل برقی: ۱- باز شدن به وسیله‌ی کلید. ۲- باز شدن به وسیله‌ی شستی قفل. ۳- باز شدن به وسیله‌ی برق ۱۲ولت ac.

ت-قابلیت‌های قفل برقی یوتاب

۱– از کار انداختن شستی قفل برقی: در این حالت شستی قفل غیرفعال می‌گردد. تنها می‌توان از دو روش (کلید و برق) قفل را باز نمود. بدون فشار دادن شستی قفل، کلید را درون مغزی داخلی قرار داده و جهت عقربه‌های ساعت بچرخانید؛ تا شستی غیر فعال گردد. (توضیحات؛جهت فعال سازی مجدد شستی قفل ،کلید را در جهت خلاف گردش عقربه‌های ساعت بچرخانید.)

۲– وضعیت قفل در حالت همواره باز: در این حالت شستی قفل را فشار دهید و بصورت همزمان کلید را در مغزی داخلی قرار داده و در جهت گردش عقربه های ساعت بچرخانید.سپس کلید را خارج نمائید.در این وضعیت،قفل همواره بازخواهند ماند.(توضیحات؛برگرداندن قفل به حالت اولیه،فقط کافیست کلید را درمغزی داخلی قرار داده و درجهت خلاف گردش عقربه های ساعت بچرخانید.)

۳- آماده برای باز کردن: زبانه قفل آزاد میگردد. اما درب بسته باقی می‌ماند. دراین حالت شما میبایستی درب را هل دهید، تا بازگردد.

توضیحات

درب را ببندید

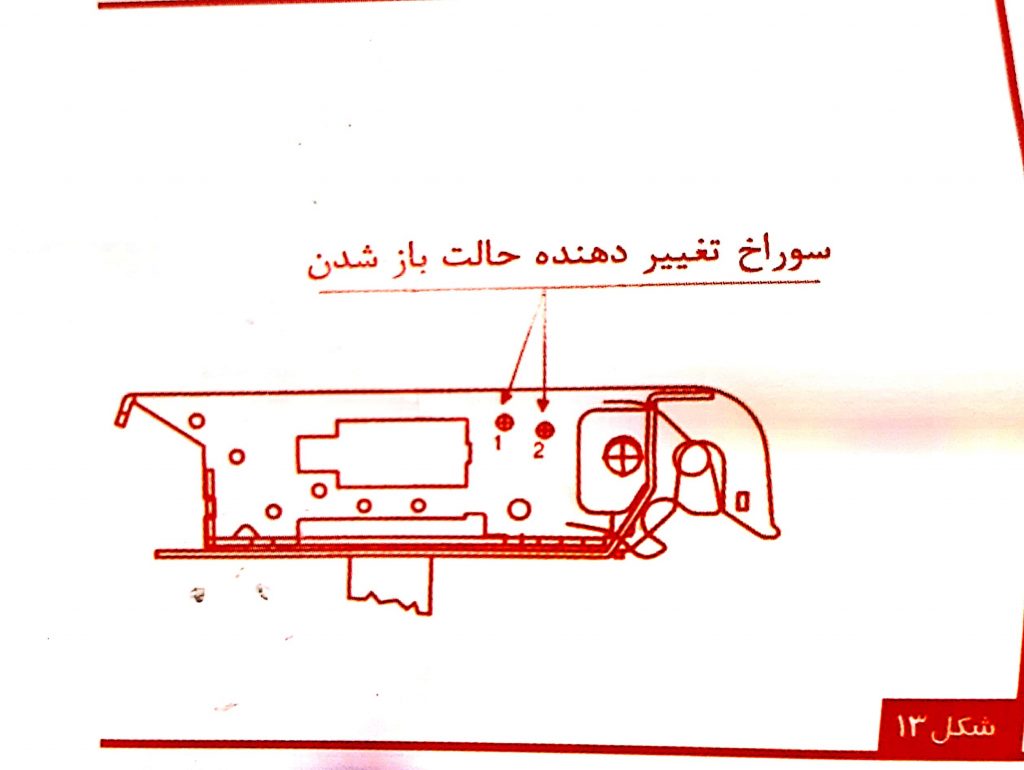

-پیچ گوشتی چهارسو باریک (قطر۴میلی متر) را در سوراخ شماره۲ وارد نمائید. (مطابق شکل۱۳)

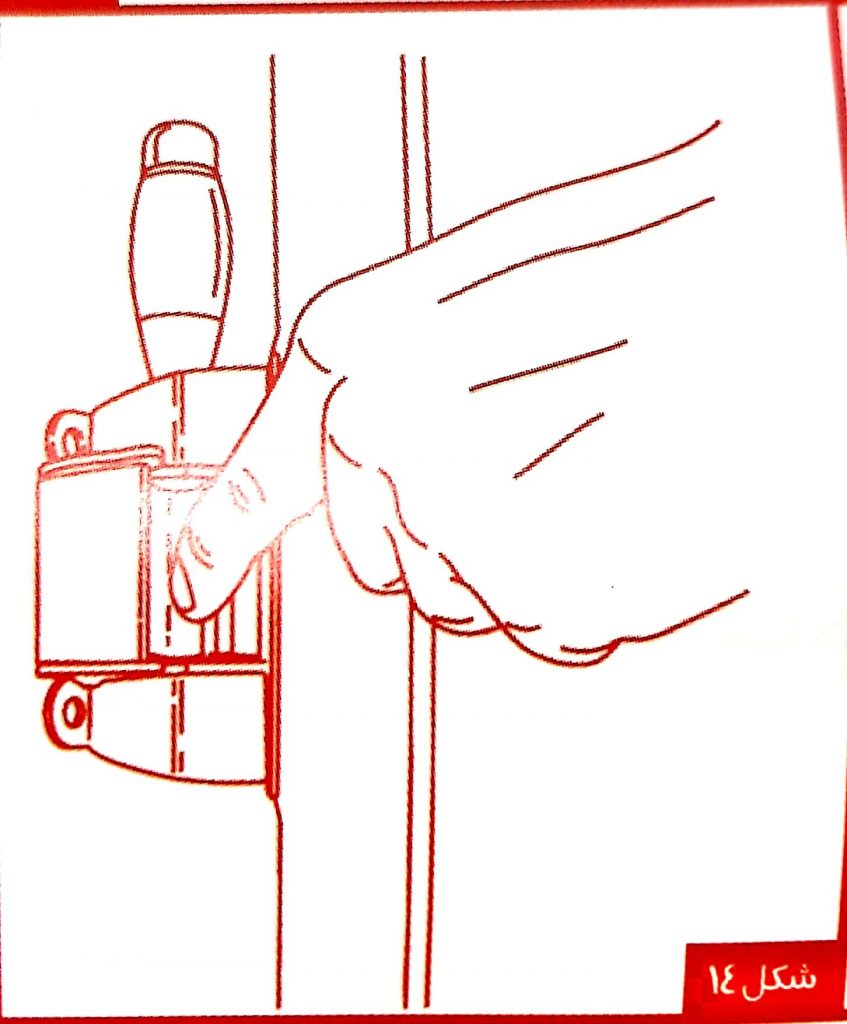

-درب را بوسیله کلید و یا شستی قفل باز نمایید. سپس زبانه را بصورت دستی بچرخانید، تا درب باز شود. (این عملیات با کمی اصطکاک انجام می‌گردد و در نهایت یک صدای (تیک)شنیده میشود. (مطابق شکل ۱۴))

-پیچ گوشتی چهارسو باریک را از سوراخ خارج کنید تا وضعیت قفل کامل به حالت ۳ تغییر یابد.

-برای برگرداندن قفل به حالت اولیه، مطابق دستورالعمل ذیل اقدام نمائید.

۱-درب را باز کنید.

۲-پیچ گوشتی چهارسو باریک را در سوراخ ۱وارد نمائید.

۳-درب را ببندید.

۴-پیچ گوشتی چهارسو باریک را از سوراخ خارج نموده تا قفل به حالت اولیه باز گردد.

ث- تعویض مغزی خارجی قفل برقی

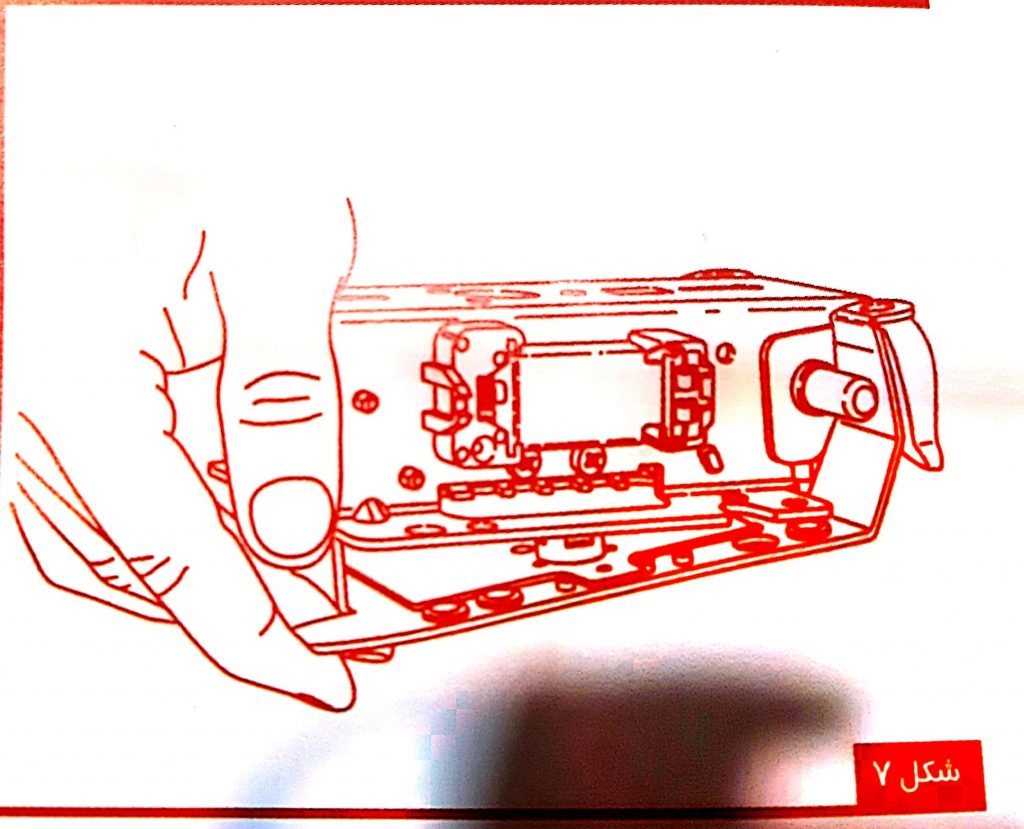

۱-بدنه اصلی را بصورت نشان داده شده در شکل۴ باز نمائید.

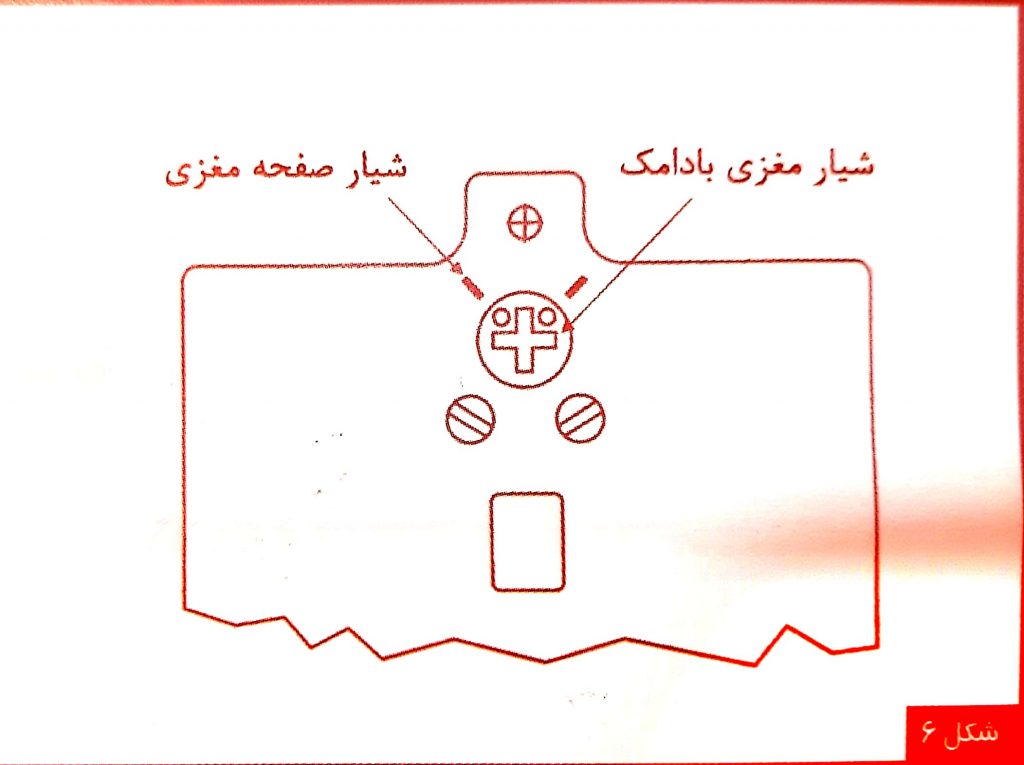

۲-دوعدد پیچ مربوط به مغزی را که بر روی صفحه فلزی نگهدارنده مغزی قرار دارد. باز نموده و مغزی را از موقعیت خود بیرون آورید. (مطابق شکل ۶)

۳-مغزی جدید را در جای خود قرار دهید. و جای آم را بر روی صفحه فلزی نگهدارنده مغزی و در ضامن قفل خارجی تنظیم نمائید. (مطابق شکل ۶)

ج-تعویض مغزی داخلی قفل برقی

۱-بدنه اصلی قفل را (مطابق شکل ۴) باز کنید.

۲-ضامن شانه ایی را بصورت لولائی از جای خود بلند کنید.

۳-۳عدد پیچ موجود در پشت بدنه اصلی را باز نمائید. (مطابق شکل ۱۱/B)

۴-مغزی قفل را به آرامی از جای خود خارج نموده و مغزی جدید را در جای خود نصب کنید.

۵-هنگام بستن دقت نموده تا شستی در جای خود قرار گرفته باشد.

چ- جایگزین نمودن قفل‌های جدید با قدیمی

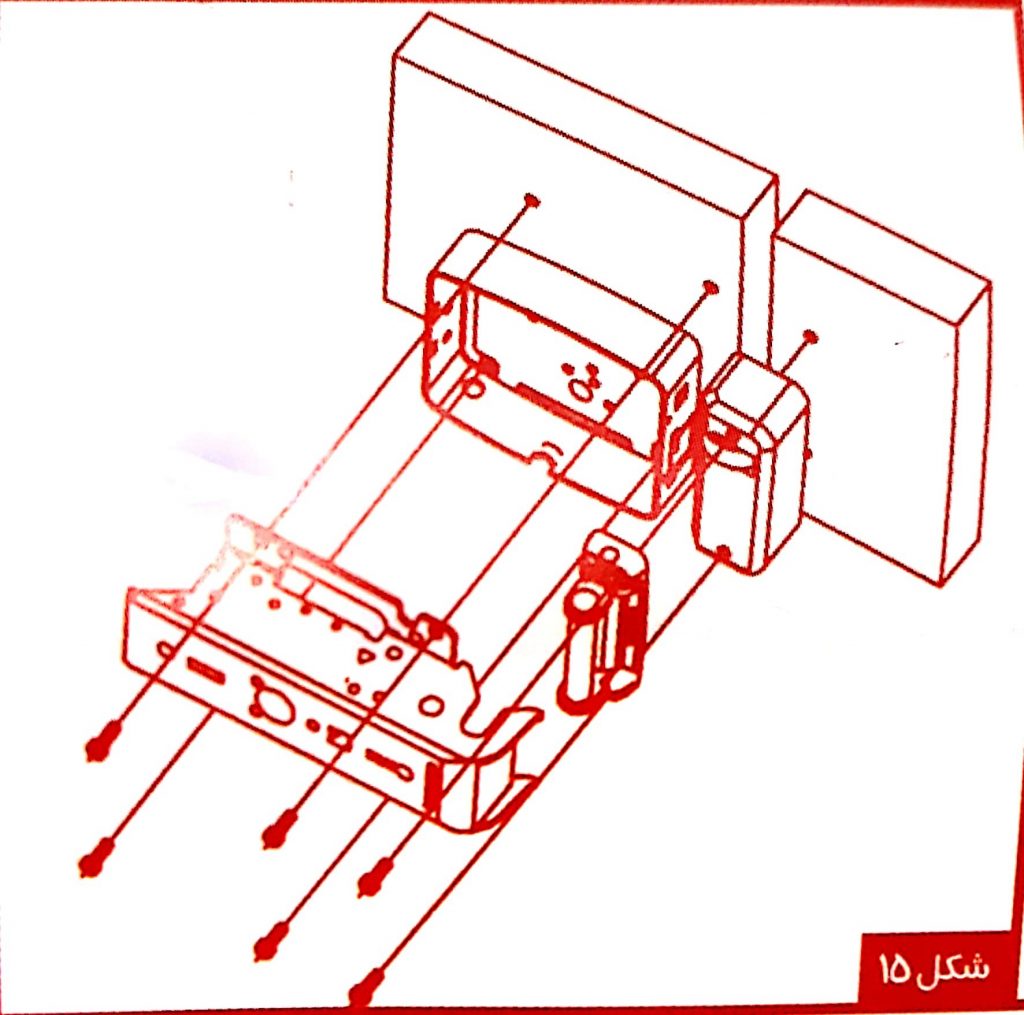

قبل برقی یوتاب به گونه ایی طراحی شده است تا به راحتی جایگزین قفل های قدیمی نصب شده بر روی درب های ورودی گردد(مطابق شکل۱۵)

ح- کوتاه نمودن قطعه واسط توپی خارجی قفل برقی

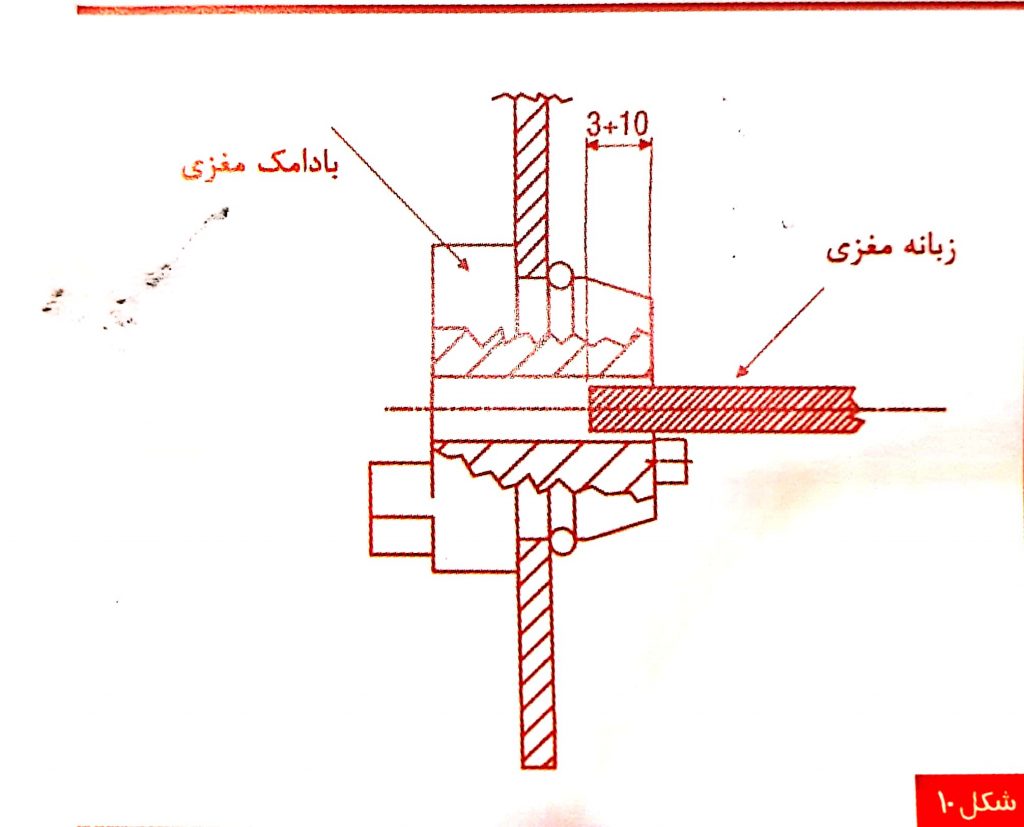

جهت تنظیم میزان بیرون آمدن توپی خارجی قفل برقی از درب ،میبایست زبانه مغزی و قطعه واسط توپی قفل برقی را به یک میزان کوتاه نمود. (مطابق شکل۱۰)

دقت نمائید میزان درگیری زبانه مغزی با ضامن قفل خارجی ،حداقل ۳ و حداکثر۱۰میلی متر باشد.

تمامی تصاویر مربوط به این آموزش به صورت یکجا در زیر آمده است.
